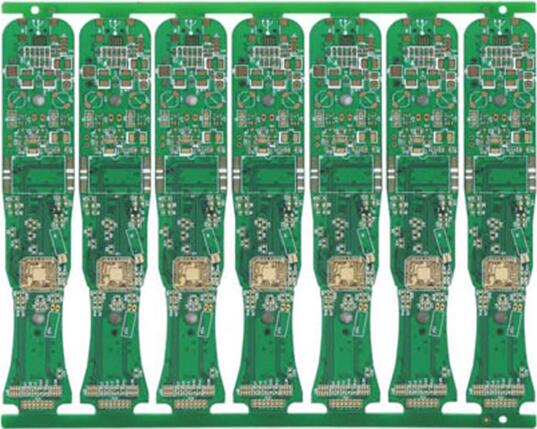

　　PCB(printed circuit board)，中文名稱為印制電路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。產業轉移成就中國pcb產業大國，最重要的動力來源于成本和應用產業鏈兩方面。

　　長三角、珠三角地區一直以來是國內電子科技產品較發達的地區，也是it和pcb的發源地，在地域、人才、經濟環境方面享有得天獨厚的優勢，目前處于產業升級階段。

　　pcb中低端產品逐步向內地其他地區轉移，而高端產品和高附加值產品繼續集中在長三角、珠三角地區。未來國內pcb產業很可能形成以珠三角、長三角作為高端pcb制造和設備、材料的研發基地。

　　從國內PCB產品未來發展趨勢來看，產量增幅比銷售額增幅略低，主要是產品結構逐步向多層、高精密發展。我國多層板和HDI板正處于行業的成長期，規模不斷擴大，工藝日益成熟。多層板仍是市場發展主流;而HDI板受下游電子信息產品升級換代的需求拉動，正處于快速發展時期。

　　無錫PCB產業也是如此，挑戰與機遇并存。一方面，發達國家產業的轉移造就繁榮，水平提升;另一面，到達階段頂點之后，發展帶來的問題顯現，制約前進的空間，勞動力、水電、環境等資本不再廉價。尋求技術上的突破，向高端型產品進發迫在眉睫!

　　新美亞電路(無錫)有限公司

　　統盟(無錫)電子有限公司

　　希門凱電子(無錫)有限公司

　　健鼎(無錫)電子有限公司

　　加宏科技(無錫)有限公司

　　瀚宇博德科技(江陰)有限公司

　　偉洛仕電子(無錫)有限公司

　　捷普電子(無錫)有限公司

　　高德(無錫)電子有限公司

　　科利達電子電路板技術有限公司

　　無錫市耀華電器廠

　　無錫中遠科技有限責任公司

　　英捷利電子有限公司

　　無錫忠明電子有限公司

　　多元科技電子有限公司

　　江蘇省無錫市百晟科技有限公司

　　無錫某廠家PCB快速打樣報價：

　　1、單雙層長寬≤10*10cm,FR-4,有鉛噴錫,綠油白字,厚1.6mm,10片50元全測試,3-4天

　　2、四層長寬≤10*10cm,FR-4,有鉛噴錫,綠油白字,厚1.6mm,10片200元全測試,5-6天

　　3、六層長寬≤10*10cm,FR-4,有鉛噴錫,綠油白字,厚1.6mm,10片800元全測試,7-8天

　　4、長或寬超出10cm或者數量超出10pcs的請聯系廠家業務員報價!

　　雙層板24小時(1天)加急，當天17：30前下單的，第二天晚上發快遞，加收費100元

　　雙層板48小時(2天)加急，當天17：30前下單的，第三天晚上發快遞，加收費50元

　　四層板72小時(3天)加急，當天17：30前下單的，第四天晚上發快遞，加收費300元

　　雙層板12小時加急，當天17：30前下單的，第二天早上發快遞，加收費500元

　　本報價僅供參考，具體報價請聯系無錫PCB廠家進行報價。

　　新美亞電路(無錫)有限公司簡介：

　　新美亞電路(無錫)有限公司 SANMINA-SCI CIRCUITS (WUXI) CO., LTD. 　Sanmina-SCI是美國獨資的世界知名企業，總部在美國加利福尼亞。它以極快的速度在全球的汽車、通信、計算機防御和航空航天等領域發展，在全球EMS市場也占有很大份額，尤其在印刷電路板制造領域，居全球領先地位。新美亞電路(無錫)有限公司是美國Sanmina-SCI的子公司，是Sanmina-SCI集團的一個高科技的亞洲印刷電路板生產基地。

　　地址：中國江蘇無錫無錫新加坡工業園新都路15號

　　希門凱電子(無錫)有限公司簡介：

　　希門凱電子(無錫)有限公司屬于日本CMK株式會社旗下子公司之一。當今世界的信息交流領域正朝著數字化，高頻化,高集成化方向急速發展，我司依托日本CMK株式會社雄厚的技術力量，向信息技術的相關領域提供最先進的印刷線路板。希門凱電子把“發展和持續”作為公司的經營理念，聚集世界一流國際客戶，為其提供100%滿意的服務。

　　健鼎科技股份有限公司簡介：

　　健鼎科技股份有限公司坐落于桃園平鎮的工廠于1998年的三月正式量產，成為專業的印刷電路板生產廠商健鼎科技深深了解顧客滿意的重要性。 桃園地區有全球數量最多的印刷電路板協力廠商，健鼎科技位于桃園平鎮的工廠，有能力提供世界級的制程能力及技術給全球的客戶。

　　PCB快速打樣推薦：誠暄PCB

　　深圳市誠暄電路科技有限公司是一家專業從事快速pcb板生產，線路板制作，電路板加工和銷售為一體的高新技術廠家。專注雙面pcb板，四層pcb板，多層pcb板的生產制作，快板可以8小時快速交貨，批量可以48小時快速交貨，準時交貨率達98%以上。

　　PCB打樣中極易出現的問題總結如下：

　　1、孔徑問題：

　　一般的標準電路板生產廠家，采用的是全自動的數控鉆孔設備，不會刻意加大很多的鉆孔補償，都是按照成品孔徑接近實際孔徑的原則，所以很多客戶在一些小樣板廠家做過后，就會產生誤導(很多時候他們直接加大0.2mm)，以至于設計的時候沒有注意孔徑的問題，主要表現在方形插接件上面，最常見的問題就是0.6mm的插針，以為只有0.6mm的直徑，孔徑按照0.8mm已經足夠。實際上，方形的元件腳，是需要按照對角來測量尺寸的，所以實際有0.84mm以上，這樣廠家在設計的時候就一定要大于或者等于0.85mm，切記!

　　2、方形槽孔或者多邊形孔、槽：

　　如果不是有鉆孔文件產生的槽孔，一定要注意，不要將標示放到其他板層，最保險的方式就是同邊框線一樣的板層(或者采用多個鉆孔拼起來)!(例如：protel系列，keepout線定義的是邊框線，在機械層上面標注的鉆孔線，極易被忽略掉);提供Gerber文件的時候，請確定是否導出了兩種鉆孔數據，這樣也會導致廠家因選其一而漏孔，需要刪除不全的鉆孔數據!廠家基本只識別同邊框線一樣的多邊形開槽，請千萬不要放多個板層上面，這個從設計上來說，也不符合簡單才是可靠的原理，自己導出Gerber的時候，也是分分鐘就漏了板層，曾經出現，客戶用了5個機械層來放置了5個不同的鉆孔。

　　3、solder(阻焊層)和paste(鋼網層)的用法以及產生的問題：

　　任何時候，PCB上面不會直接用到paste層，這個是用來做鋼網的，如果設計人員不需要用這個，建議無理由關閉，基本不影響設計，但是如果提供的文件包含了這個板層，廠家工程師有可能會同solder疊加使用，也有可能不疊加使用，這個請注意，另外paste層不會用做阻焊開窗;但是在使用solder做阻焊開窗的時候，切記：如果需要做出焊盤的效果，絕對不能單獨放置solder數據，例如：一條鍍錫的線條，只是用solder畫線，肯定不會做出需要的效果的(工程有可能會修改，但是這個是錯誤的設計，總有一天會出錯)，正確的做法是：先在線路層畫線后，再用solder在線路上面畫線疊加才可以達到設計要求!

　　4、過孔蓋油：

　　過孔蓋油是一個標準的量產工業級的設計要求，廠家默認是蓋油的(不管你的文件是如何設置，Gerber文件除外)，所以客戶如果需要改變這個默認的要求，需要注意：過孔不需要蓋油，請一定要單獨說明，Gerber文件一律按照文件生產，就是有過孔說明也無效。

　　5、定位孔電鍍：

　　為了便于廠家的快速生產，樣板階段(2平米以內算是樣板)，廠家默認的是無銅定位孔也是按照鉆孔來做的。所以客戶如果需要樣板也做無銅的話，需要下單時跟廠家說明，否則按默認做成有銅孔。

　　6、機械孔內置焊盤：

　　很多時候，工程師在設計的時候，會用keepout線圈住一個隔離的焊盤，此時的問題就誤導了廠家工程師判斷。按照客戶定義，有可能會保留焊盤(用keepout隔離);也有可能會按照keepout來鉆孔(電腦鑼銑孔)(設計理由是：焊盤只是參照或者坐標定位，無其他用途)，就導致了廠家的成品有可能會出現兩種現象，一種是保留焊盤，一種是按照機械孔鉆孔，這樣就導致出錯概率50%。請設計的時候注意，盡量控制到簡單的方式，如果只需要焊盤，請最后刪除keepout線;如果需要按照keepout線條開孔，請刪除焊盤。

　　7、超過工藝能力的設計問題：

　　很多時候，客戶設計的文件，部分超過了廠家的工藝能力，但是廠家為了不影響客戶交期的情況下，工程師會修改到廠家的標準范圍內，例如鉆孔孔徑小了，廠家修改大了，或者線寬和線距小了。這些如果可能的情況下，工程都會簡單處理，或許會導致：過孔統一蓋油或者統一開窗了;線寬或者線距太小或者太大，絲印文字偏移了等等的問題，(強烈要求各位朋友參考一下上面的工藝要求，以免廠家被動修改問題而導致的客戶不解，但是修改后的文件，電氣功能絕對正確!)

　　8、多層板內層掏銅：

　　多層板槽孔放置后，一定要記得內層掏銅(就是對應的位置，內層需要隔開，用信號層就不會有這個問題存在)，否則100%內層短路，導致無法使用。

　　9、超常規設計：

　　超常規設計，請一定要說明一下，有時候廠家工程人員會認為設計錯誤，直接改正;例如：噴錫的文字;焊盤上面全部或者部分加阻焊，貼片元件的部分焊盤阻焊，SMT焊盤帶通孔的，等等的問題，需要簡單說明一下，以免廠家工程認為是設計疏忽而修改。

　　10、多層線(Multilayer)是不會噴錫的：

　　設計的時候請一定注意，看起來好像是同焊盤一樣的，實際上是不會做成焊盤的，并且會在頂層和底層都產生走線，請注意!

　　11、電路板外形：

　　用Protel99或是Dxp系列軟件設計的，電路板外形(如板框，槽孔，V-CUT)應畫在Keepout層或Mechanical層。開槽孔在Keepout層或Mechanical層畫出相應的形狀即可，與外形畫在同一層。注意Keepout層或Mechanical層只畫一層即可，不要重復。PADS軟件槽孔畫在DrillDrawing層。

　　12、單面板視圖：

　　單面板以頂層(Top layer)畫線路層(Signal layer)，則表示該層線路為正視面。若以底層(Bottom layer)畫線路層(Signal layer)，則表示該層線路為透視面。Top layer為正視圖，Bottom layer為透視圖，頂層字符為正，而底層字符為反。阻焊層為(Solder Mask) 用來開窗不蓋綠油。

　　問：無錫計算技術研究所里有pcb廠嗎?工程師待遇怎么樣?

　　答：有的。俗稱江南所。是總參56所下屬的單位。有高速PCB制板和焊接服務，工藝國內算是頂尖的了。主要做軍工類的。民品也做，但是民品主要由代理商接洽。

　　問：江蘇有哪些大的PCB廠?

　　答：這個具體要看PCB廠的性質了，看你想去外企還是私企。外企么，無錫健鼎、無錫高德、江陰瀚宇博德、蘇州美葳。其他私企么，昆山滬士、蘇杭華新、華濤、依利安達都是中上企業。

　　問：電路板不上錫怎么辦?

　　答：可能對電路板有損害的辦法;1，對焊接部位輕微打磨，要輕輕的，2，可以用稀釋后的氧化鋅溶液，但是必須在焊接完成后處理干凈。
