隨著電子行業的不斷發展，電子產品已進入千家萬戶，電子產品中基本上都會有一塊或者幾塊pcb板，有很多朋友不是很清楚什么是電路板和電路板的基本功能，今天小編來普及一下電路板的基本功能。

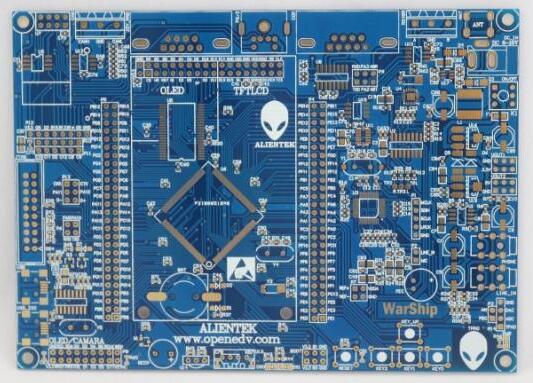

　　什么叫電路板

　　電路板的名稱有：陶瓷電路板，氧化鋁陶瓷電路板，氮化鋁陶瓷電路板，線路板，PCB板，鋁基板，高頻板，厚銅板，阻抗板，PCB，超薄線路板，超薄電路板，印刷(銅刻蝕技術)電路板等。電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。

　　電路板可稱為印刷線路板或印刷電路板，英文名稱為(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC線路板(FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。

　　具有配線密度高、重量輕、厚度薄、彎折性好的特點。)和軟硬結合板(reechas，Soft and hard combination plate)-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。

　　因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。

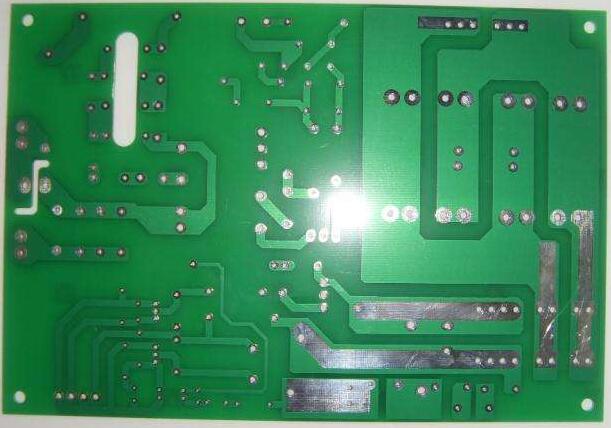

　　電路板的基本知識

　　印刷電路板(Printed circuit board)幾乎會出現在每一種電子設備當中。如果在某樣設備中有電子零件，那么它們也都是鑲在大小各異的PCB板上。除了固定各種小零件外，PCB的主要功能是提供上頭各項零件的相互電氣連接。

　　隨著電子設備越來越復雜，需要的零件越來越多，PCB板上的線路與零件也越來越密集。板上沒有零件的被稱為“裸板”，也常被稱為“印刷線路板Printed Wiring Board(PWB)”。

　　PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在PCB板表面看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，只是在制造過程中部份被蝕刻處理掉了，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線(conductor pattern)或稱布線，并用來提供PCB板載零件的電路連接。

　　為了將零件固定在PCB板上，我們將它們的接腳直接焊在PCB板上。在最基本的PCB(單面板)上，零件都集中在其中一面，導線則都集中在另一面。

　　這么一來我們就需要在板子上打洞，這樣接腳才能穿過板子到另一面，所以零件的接腳是焊在另一面上的。因為如此，PCB的正反面分別被稱為零件面(Component Side)與焊接面(Solder Side)。

　　如果PCB板上有某些零件，需要在制作完成后可以自由裝拆，那么該零件安裝時會用到插座(Socket)。由于插座是直接焊在PCB板上的，零件可以任意的拆裝。

　　比如：ZIF(Zero Insertion Force，零撥插力式)插座，它可以讓零件(這里指的是CPU)可以輕松插進插座，也可以拆下來。插座旁的固定桿，可以在您插進零件后將其固定。

　　如果要將兩塊PCB板相互連結，一般我們都會用到俗稱「金手指」的邊接頭(edge connector)。金手指上包含了許多裸露的銅墊，這些銅墊事實上也是PCB布線的一部份。

　　通常連接時，我們將其中一片PCB上的金手指插進另一片PCB抄板上合適的插槽上(一般叫做擴充槽Slot)。在計算機中，像是顯示卡，聲卡或是其它類似的界面卡，都是借著金手指來與主機板連接的。 PCB板上的綠色或是棕色，是阻焊漆(solder mask)的顏色。

　　這層是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。在阻焊層上另外會印刷上一層絲網印刷面(silk screen)。通常在這上面會印上文字與符號(大多是白色的)，以標示出各零件在板子上的位置。絲網印刷面也被稱作圖標面(legend)。

　　以上就是小編整理的關于什么叫電路板和電路板的基本知識，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
