盲孔：Blind Via Hole，將PCB的最外層電路與鄰近內層以電鍍孔連接，因為看不到對面，所以稱為「盲通」。 為了增加PCB電路層的空間利用，應運而生「盲孔」制程。這種制作方法就需要特別注意鉆孔的深度(Z軸)要恰到好處，不可此法經常會造成孔內電鍍困難所以幾乎以無廠商采用;也可以事先把需要連通的電路層在個別電路層的時候就先鉆好孔，最後再黏合起來，可是需要比較精密的定位及對位裝置。

　　埋孔：Buried hole， PCB內部任意電路層的連接但未導通至外層。這個制程無法使用黏合後鉆孔的方式達成，必須要在個別電路層的時候就執行鉆孔，先局部黏合內層之後還得先電鍍處理，最後才能全部黏合，比原來的「通孔」及「盲孔」更費工夫，所以價錢也最貴。這個制程通常只使用於高密度(HDI)電路板，來增加其他電路層的可使用空間。

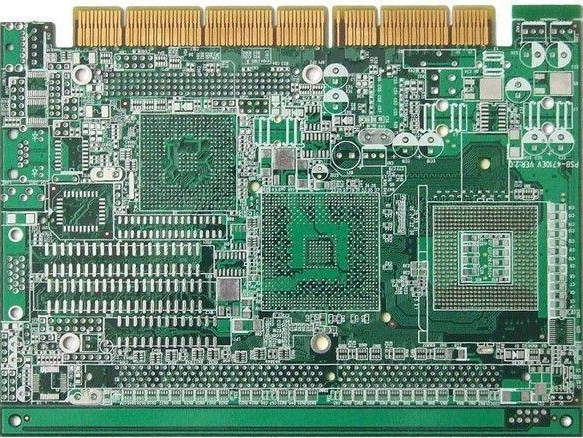

　6層PCB板的盲埋孔標準鉆帶分布

　　最好對稱鉆孔，比如通孔是1-6;

　　1.盲孔你可以設計1-2、 5-6，實在不夠可以在基礎上增加 3-4~

　　2.盲孔1-3、 4-6;

　　3.最好不要設計1-2、 1-3、 1-4組合這種~

　　以上就是小編整理的關于“PCB板6層板的盲埋孔標準鉆帶如何分布?”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
