PCB打樣阻焊厚度

　　要了解PCB打樣阻焊要求，要先了解什么是阻焊層，阻焊層其實還可以叫開窗層、綠油層，它還有一個英文名- solder mask。它是指pcb上要鋪綠油的地方，而這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。露出銅皮，我們會習慣性叫開窗。

　　pcb打樣用的阻焊層

　　阻焊層主要是起到防止pcb銅箔直接暴露的空氣中，起到保護的作用，也就是說有阻焊的地方，就不會上綠油而是鍍錫。是在整片阻焊的綠油上開窗，目的是允許焊接，默認情況下，沒有阻焊層的區域都要上綠油;

　　深圳市誠暄電路科技有限公司做的pcb樣板，阻焊厚度在10-15um，對于一般產品普通的印刷一次就能達到的。很多朋友走入了一下誤區，以為越厚越好，其實不然，如果阻焊太厚的話，可能給SMT帶來連焊的風險。

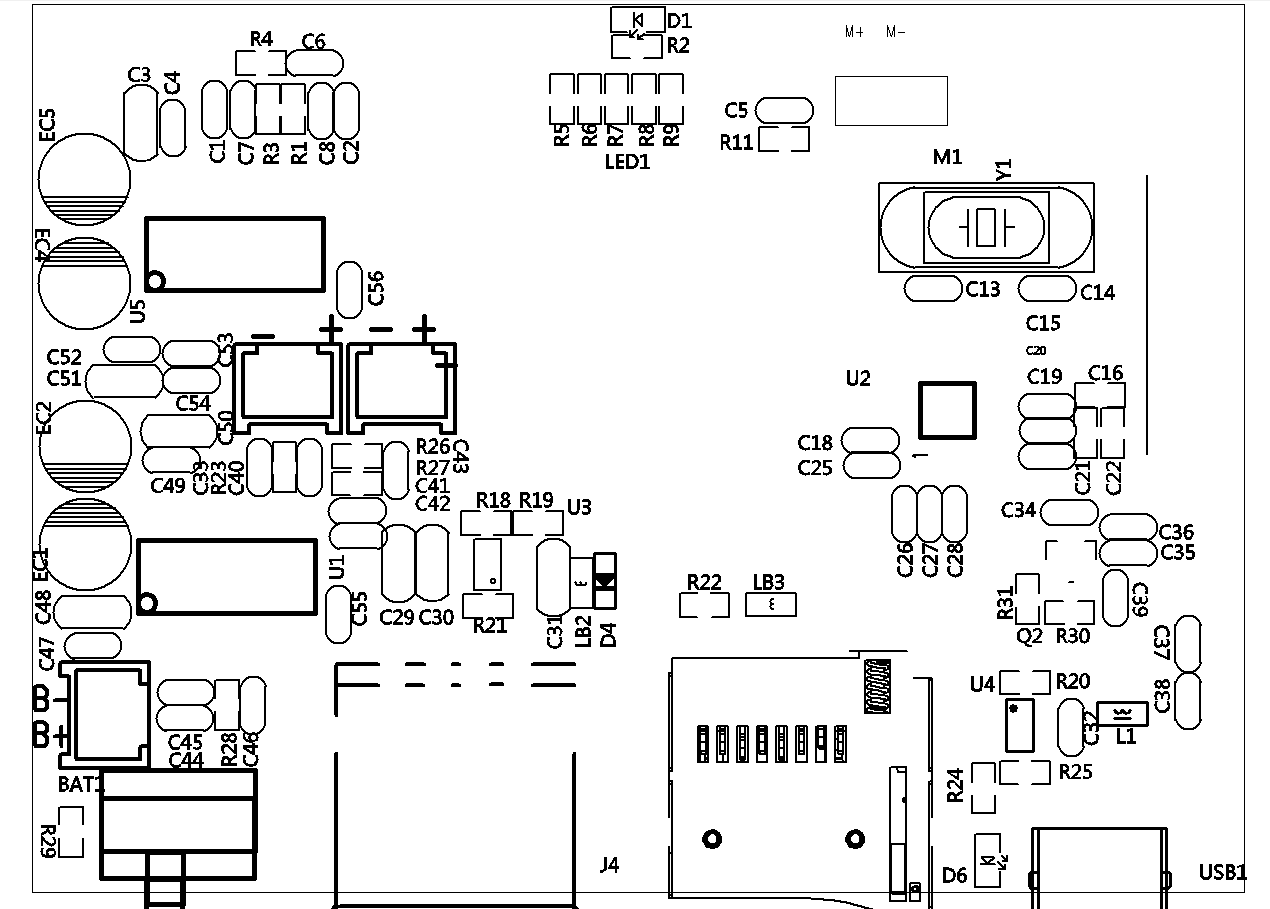

　　pcb打樣最小字體

　　pcb打樣最小字體，一般是根據每個廠的工藝能力來定的，深圳市誠暄電路科技有限公司目前做的最小字體的高度為0.8mm,寬度為0.1mm，這是最小的參數，最好是高度能達到1.0mm,寬度能達到0.13mm，這樣做出來文字比較漂亮。

　　pcb文字印出來是否好看，需要畫板工程師的配合，按照pcb廠家的參數設計，會為下游供應商省掉不少的麻煩。
